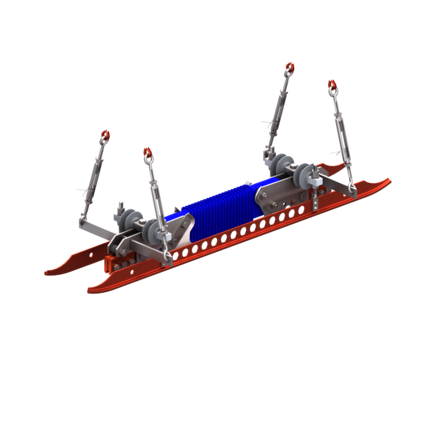

Isolateur de section 655.300.008

Type: FTN1.5

Panier Télécharger la fiche technique



Application
Section neutre pour tramway et trains urbain
Vitesse maximale jusqu'à 80 km/h

Matériel
GFK/silicone, Cu, CuNiSi, acier inoxydable

Légende
1) Sans vis de réglage pour charge de service basse
2) Avec vis de réglage pour charge de service élevée

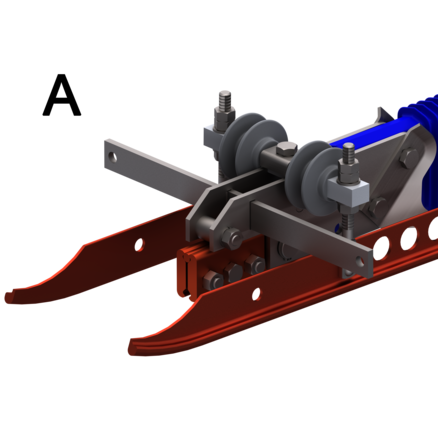

A) Sans tendeurs

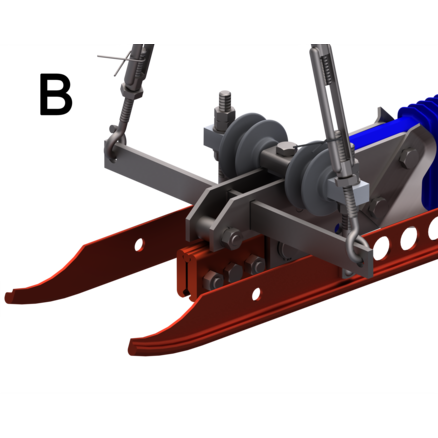

B) Avec tendeurs

Ref. article 655.300.008
Spécifications techniques
Section fil de contact 80 - 150 mm²
Rainure du fil de contact 5.6 - 6.9 mm
Ligne de fuite 450 mm
Longueur entre suspension 610 mm
Longeur entre fil de contact 435 mm
Distance du cornet 35 mm
Longueur totale 1000 mm
Charge de service recommandée max.10 kN
Charge mécanique spécifiée (CMS) 80 kN
Charge de rupture minimale d'isolation de section 80 kN
remarque 1, A
Spécifications commerciales
Numéro de tarif douanier 85353000
pays d'origine CH
Texte
remarque 1, A
Spécifications logistiques
Kilo / pièce 10.5 kg
