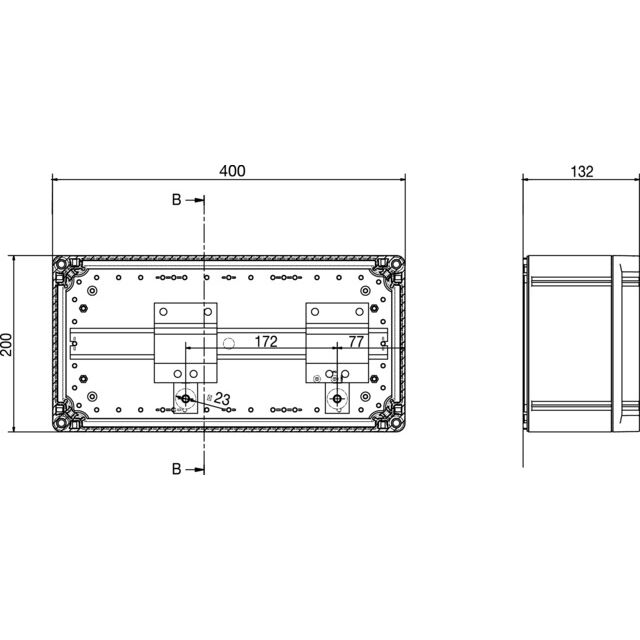

Coffret de connexion PV GAK 202 PG
Description
Les coffrets parafoudres équipés de parasurtension:
Légende
a) type 1+2 GAK DIS 60 VGPVS-1000-4ST-2MPP
b) type 1+2 GAK DIS 50 PVS-1000-4ST-2MPP
c) type 1+2 GAK DIS 50 VGPVS-1000-4ST-2MPP
d) type 2 GAK DIS 50 PV-1000-4ST-2MPP
Tension nominale de ligne DC
1000 V
Courant de suite [IF]
0 kA
Indicateur de défault
mechanisch, Rot
Signalisation sur le dispositif
optique
Raccordement télésignalisation
1.5 mm²
Protection coordonnée sur le terminal
Oui
Forme de réseau DC
Oui
Fusible auxiliaire intégré
Non
Soufflant
Non
Montage
barre borgne 35 mm
Indice de protection (IP)
IP20
Classe de protection
IP65
Nombre de module
20
Rail
DIN-Schiene
String / MPP
4ST-2MPP
Entrées PG / MC4
PG
Sorties PG / MC4
PG
Tension de commutation maximale UOC max.
1000 V
Capacité de coupure maximal ISC max.
30 A
Raccordement au réseau
6 mm²
Normes d'essai USA
UL 1449 ed.3
Specifiaction France
UTE C61-740-51
