Catégories

Parafoudres P8 AX

Télécharger la fiche technique



Description

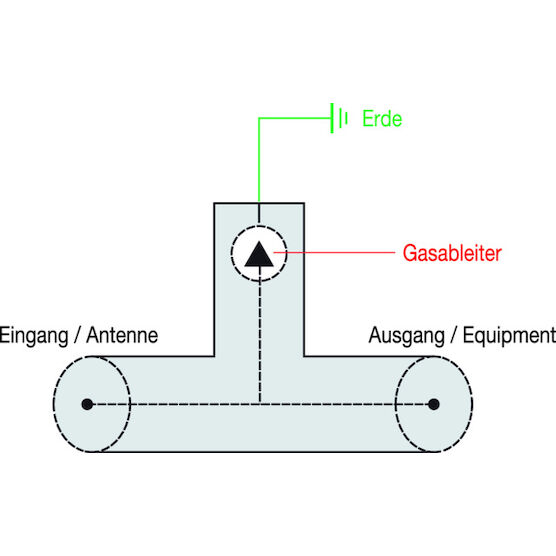

La gamme P8AX est basé sur l'utilisation d'éclateur à gaz et destinée à la protection des lignes coaxiales. Disponible en différentes puissances et en différentes connectiques (de 90V à 600V).

Courant de foudre [Iimp]_(10/350)
2.5
Courant de décharge nominal (8/20)
20
Courant de charge nominal
10
Temps de réponse [ta]
≤100 ns
Température étendue
-40.0 - 80.0 °C
Signalisation sur le dispositif
sans
Gamme de fréquence
0.0 - 4000.0 Hz
Fréquence d'utilisation
0.0 - 4000.0 MHz
Avec contact de télécommunication
Non
Tension nominale DC
90
Montage
connecteur/adaptateur de câble
Courant de décharge max. [Imax]
20
Exécution approuvé antidéflagrante
Non
Niveau de protection max. (à In) [Up]
<0.65 kV
Tension de régime perm. Max. [Uc]
90
Indice de protection (IP)
IP65
Courant de décharge nominal [In]
5
Normes d'essai international
IEC 61643-21
Normes d'essai USA
UL497C, UL497E
Normes d'essai Europe
EN 61643-21

 Ref. article Nombre-E Type de connecteur A Fréquence d'utilisation Courant de décharge max. [Imax] Courant de foudre [Iimp]_(10/350) Niveau de protection max. (à In) [Up] Tension de régime perm. Max. [Uc] Temps de réponse [ta] Courant de décharge nominal (8/20) VPE Quantité

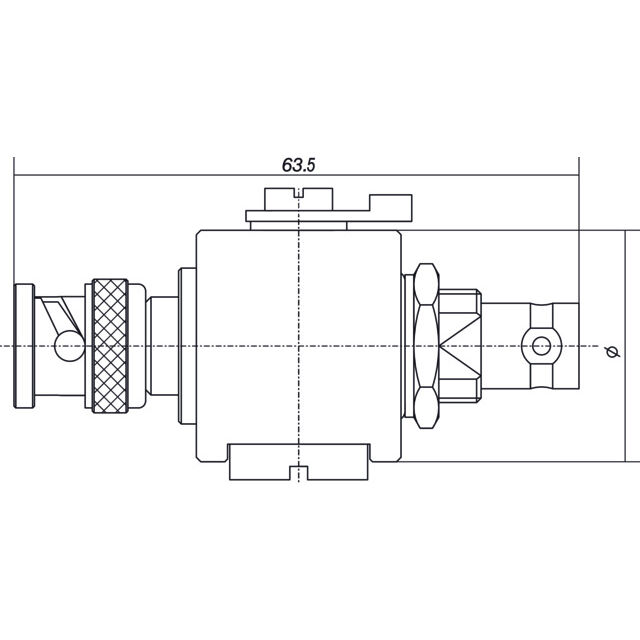

Protection contre la surtension 296.076.121 808 401 900 BNC F/F 0.0 - 4000.0 20 2.5 <0.65 90 ≤100 20 1
Protection contre la surtension 296.076.123 808 401 910 BNC M/F 0.0 - 4000.0 20 2.5 <0.65 90 ≤100 20 1
Protection contre la surtension 296.076.141 808 401 930 N F/F 0.0 - 4000.0 20 2.5 <0.65 90 ≤100 20 1
Protection contre la surtension 296.076.143 808 401 940 N M/F 0.0 - 4000.0 20 2.5 <0.65 90 ≤100 20 1
