Caratteristiche
- protezione da sovratensioni tipo 3
- In = 5kA; Imax = 15kA
- scollegamento interno con dispositivo di segnalamento
- moduli ad innesto
- contatto di tele-segnalamento
| Articolo no. | 296.045.754 |
|---|---|
| Numéro-E | 808 408 000 |
| Specifiche tecniche | |
| Categoria di test | T3 |
| Numero di poli | 4 |
| Dispersione corrente (Imax) | 15 kA |
| Tensione nominale AC | 230 V |
| Tensione continua AC max. | 275 V |
| Frequenza nominale [fn] | 50 - 60 Hz |
| Dispersione max. (8/20) µs [Imax] | 15 kA |
| Corrente impulsiva di dispersione nominale (8/20) | 5 kA |
| Shock combinato [Uoc] | 10 kV |
| Livello di protezione [Up] | 0.9 kV |
| Operativo perdita guasto [Ic] | 0 kA |
| Corrente sequenziale [IF] | 0 kA |
| Capacité d'extinction actuelle [Ifi] | Unendlich kA eff |
| Tempo di risposta [ta] | 0 ns |
| TOV-tensione L-N [UT] | 335 V / 5 sec. |
| TOV-tensione N-PE [UT] | 1200 V / 300 A / 200ms fest |
| Resistenza cortocircuito (Icw) | 10 kA |
| Segnalazione di guasto | Mechanisch, rot |
| Temperatura esteso | -40 - 85 °C |
| Grado di protezione | IP20 |
| fusibile max. (gG) | 40 A |
| Montaggio su | Hutschiene 35 mm |
| Segnalazione sul dispositivo | ottico |
| Contatto di segnalazione | Sì |
| Sezione di collegamento contatto di segnalazione. | 1.5 mm² |
| Capacità di commutazione | 250 V / 0,5 A (AC) - 30 V / 2 A (DC) |
| Con filtro anti-interferenze | No |
| Livello di protezione [Up] | <0.9 kV |
| Corrente impulsiva di dispersione nominale (8/20) (L-N) | 20 kA |
| Sezione nominale del conduttore | 1.5 - 10 mm² |
| Corrente impulsiva di dispersione nominale (8/20) (L N-PE) | 60 kA |
| Con contatto telecomunicazioni | Sì |
| Tipo di montaggio | barra cieca 35 mm |
| Corrente nominale di scarica [In] | 5/Pol |
| Classe di prova tipo 3 | Sì |
| Livello di protezione L-N [Up] | 0.9 kV |
| Grado di protezione (IP) | IP20 |

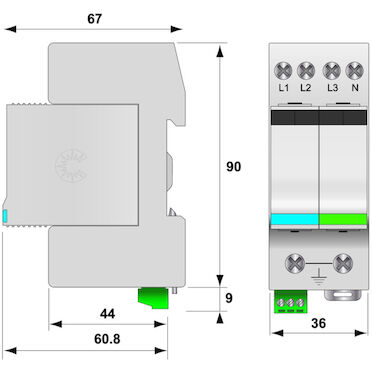

| Dimensione | 2 UM |
| Norme e Direttive | |
| Omologazione | VDE, ÖVE und UL |
| Norme di prova internazionale | IEC 61643-11 |
| Norme di prova USA | UL 1449 ed.3 |
| Norme di prova Europa | EN 61643-11 |
| Specifiche commerciali | |
| Numero di tariffa doganale | 85363000 |
| paese di origine | indeterminato |
| Specificazione logistica | |
| VPE Peso | 0.37 kg |
